Java におけるコード進化パターン

Java におけるコード進化パターン (Code Evolution Patterns in Java) - デザインパターン

asato shimotaki <asatohan at gmail.com>

最終更新日 : 2008/10/24 (2008/8/2 本ページから分割)

GoF デザインパターン関連:
Factory 関連:
- Factory の導入 (2004/10/15 追加)
- Concrete Factory の追加 (2008/2/5 追加)
Template Method 関連:
- Template Method の導入 (2005/7/16 追加)
- 抽象クラスの Template Method 化 (2007/4/29 追加　)
- hook operation の追加 (2007/9/22 追加　)
- Template Method 導入のための AbstractClass の追加によるクラス階層の形成 (2008/10/24 追加 new!!)
Strategy 関連:
- Strategy の導入 (2004/11/5 追加)
- Strategy の導入2 (2005/5/9 追加 )
- Strategy の導入2 - Strategy 化 (2005/8/3 追加)
- Concrete Strategy の追加 (2005/10/27 追加 )

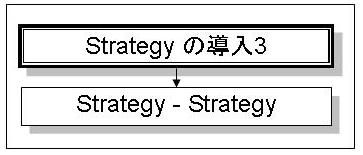

- Strategy の導入3 (2005/10/31 追加 )

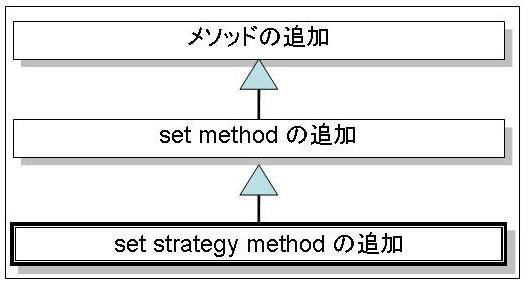

- set strategy method の追加 (2006/5/2 追加)
Command (Command Processor) 関連:
- Concrete Command の追加 (2007/5/14 追加 )
- Concrete Command の execute メソッドの変更 (2008/10/4 追加 )
Decorator 関連:
- フィルタから Decorator パターン
Visitor 関連:
- Visitor の導入 (2004/10/1 追加)
- ConcreteElement の導入 (2004/10/15 追加)
その他のデザインパターン関連:

Null Object 関連:
- Null Object の追加 (2006/8/21 追加)

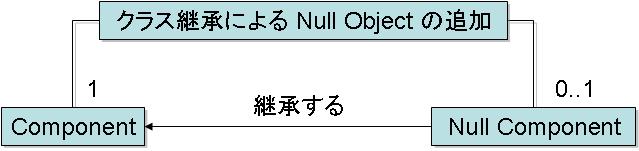

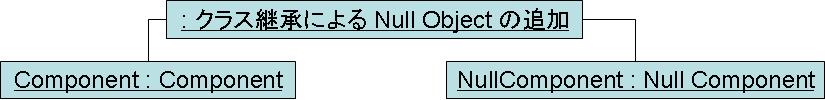

- クラス継承による Null Object の追加 (2008/2/14 追加)
Composite Patterns 関連:

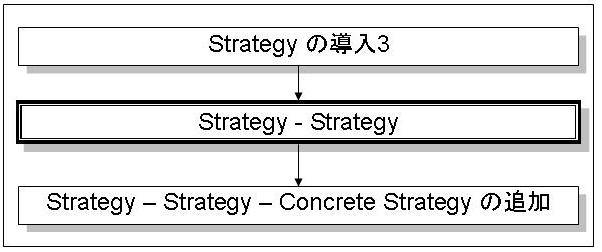

- Strategy - Strategy (2005/11/1 追加 )

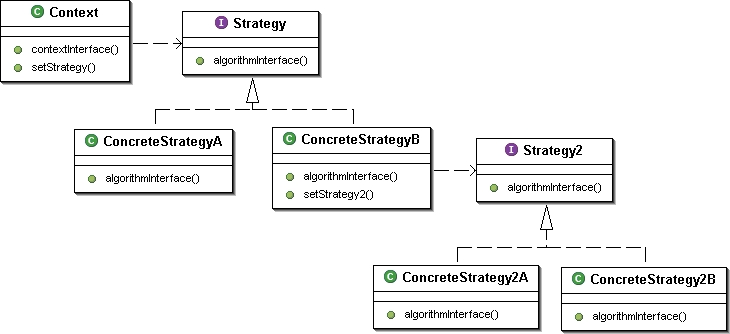

- Strategy - Strategy - Concrete Strategy の追加 (2005/11/19 追加 )
参考文献とリソース (2004/7/21 更新)
更新履歴
todo

GoF デザインパターン関連

Decorator パターン関連

フィルタから Decorator パターン

before:

public class DirectoryExcluder implements FileFilter {

	public boolean accept(File pathname) {
		return pathname.isFile();
	}
}

public class Main {

	public static void main(String[] args) {

		File dir = new File("testdir");

		FileFilter filter = new DirectoryExcluder();

		File[] files = dir.listFiles(filter);
		for(int i = 0 ; i < files.length; i++) {
			System.out.println(files[i].getName());
		}
	}
}

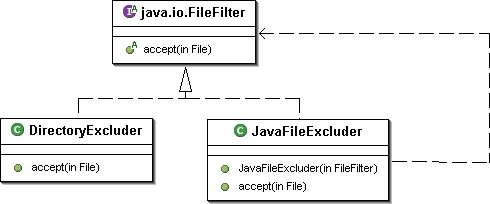

after:

public class DirectoryExcluder implements FileFilter {

	public boolean accept(File pathname) {
		return pathname.isFile();
	}
}

public class JavaFileExcluder implements FileFilter {

	private FileFilter filter;

	public JavaFileExcluder(FileFilter filter) {
		this.filter = filter;
	}

	public boolean accept(File pathname) {
		return pathname.getName().endsWith(".java") == false && filter.accept(pathname);
	}
}

public class Main {

	public static void main(String[] args) {

		File dir = new File("testdir");

		FileFilter filter = new DirectoryExcluder();

		filter = new JavaFileExcluder(filter);

		File[] files = dir.listFiles(filter);
		for(int i = 0 ; i < files.length; i++) {
			System.out.println(files[i].getName());
		}
	}
}

Visitor パターン関連

Visitor の導入

before:

public interface Element {  }

public class ConcreteElementA implements Element { }

public class ConcreteElementB implements Element { }

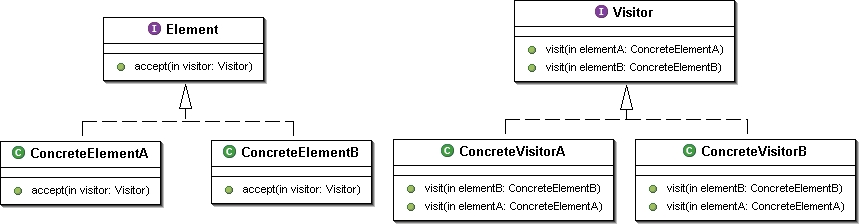

after:

public interface Visitor {

	public void visit(ConcreteElementA elementA);
	public void visit(ConcreteElementB elementB);
}

public class ConcreteVisitorA implements Visitor {

	public void visit(ConcreteElementA elementA) { }
	public void visit(ConcreteElementB elementB) { }
}

public class ConcreteVisitorB implements Visitor {

	public void visit(ConcreteElementA elementA) { }
	public void visit(ConcreteElementB elementB) { }
}

public interface Element {

	public void accept(Visitor visitor);
}

public class ConcreteElementA implements Element {

	public void accept(Visitor visitor) {
		visitor.visit(this);
	}
}

public class ConcreteElementB implements Element {

	public void accept(Visitor visitor) {
		visitor.visit(this);
	}
}

ConcreteElement の導入

before:

public interface Visitor {

	public void visit(ConcreteElementA elementA);
	public void visit(ConcreteElementB elementB);
}

public class ConcreteVisitorA implements Visitor {

	public void visit(ConcreteElementA elementA) { }
	public void visit(ConcreteElementB elementB) { }
}

public class ConcreteVisitorB implements Visitor {

	public void visit(ConcreteElementA elementA) { }
	public void visit(ConcreteElementB elementB) { }
}

public interface Element {

	public void accept(Visitor visitor);
}

public class ConcreteElementA implements Element {

	public void accept(Visitor visitor) {
		visitor.visit(this);
	}
}

public class ConcreteElementB implements Element {

	public void accept(Visitor visitor) {
		visitor.visit(this);
	}
}

after:

public interface Visitor {

	public void visit(ConcreteElementA elementA);
	public void visit(ConcreteElementB elementB);
	public void visit(ConcreteElementC elementC);
}

public class ConcreteVisitorA implements Visitor {

	public void visit(ConcreteElementA elementA) { }
	public void visit(ConcreteElementB elementB) { }
	public void visit(ConcreteElementC elementC) { }
}

public class ConcreteVisitorB implements Visitor {

	public void visit(ConcreteElementA elementA) { }
	public void visit(ConcreteElementB elementB) { }
	public void visit(ConcreteElementC elementC) { }
}

public interface Element {

	public void accept(Visitor visitor);
}

public class ConcreteElementA implements Element {

	public void accept(Visitor visitor) {
		visitor.visit(this);
	}
}

public class ConcreteElementB implements Element {

	public void accept(Visitor visitor) {
		visitor.visit(this);
	}
}

public class ConcreteElementC implements Element {

	public void accept(Visitor visitor) {
		visitor.visit(this);
	}
}

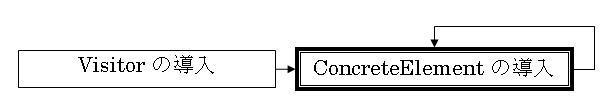

進化パスと関連パターン

Factory パターン関連

Factory の導入

before:

after:

public interface Product { }

public class ConcreteProductA implements Product { }

public class ConcreteProductB implements Product { }

public class ConcreteProductC implements Product { }

public class ProductFactory {

	public static Product createProduct(int type) {

		if (type == 0) {
			return new ConcreteProductA();

		} else if (type == 1) {
			return new ConcreteProductB();

		} else {
			return new ConcreteProductC();
		}
	}
}

Concrete Factory の追加

状況＆動機：

タイプ：

進化タイプ：

前提：Factory 階層がある

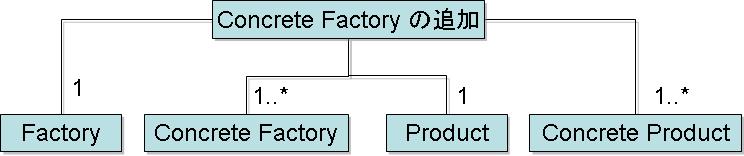

構成要素：

Factory
Concrete Factory
Product
Concrete Product

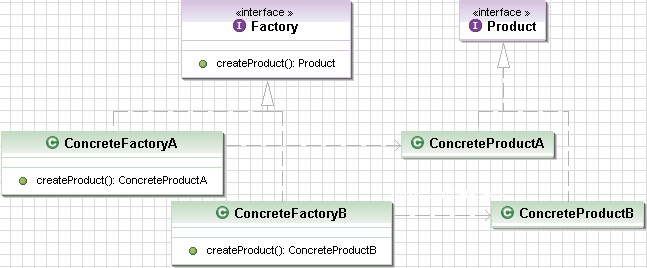

before:

public interface Product { }

public class ConcreteProductA implements Product {

}

public class ConcreteProductB implements Product {

}

public interface Factory {

	public Product createProduct();
}

public class ConcreteFactoryA implements Factory {

	@Override
	public ConcreteProductA createProduct() {
		return new ConcreteProductA();
	}
}

public class ConcreteFactoryB implements Factory {

	@Override
	public ConcreteProductB createProduct() {
		return new ConcreteProductB();
	}
}

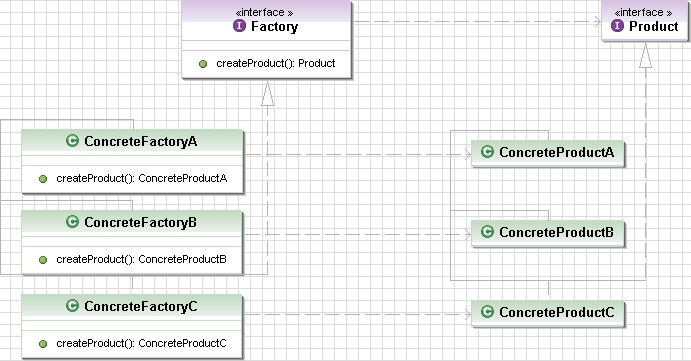

after:

public interface Product { }

public class ConcreteProductA implements Product {

}

public class ConcreteProductB implements Product {

}

public class ConcreteProductC implements Product {

}

public interface Factory {

	public Product createProduct();
}

public class ConcreteFactoryA implements Factory {

	@Override
	public ConcreteProductA createProduct() {
		return new ConcreteProductA();
	}
}

public class ConcreteFactoryB implements Factory {

	@Override
	public ConcreteProductB createProduct() {
		return new ConcreteProductB();
	}
}


public class ConcreteFactoryC implements Factory {

	@Override
	public ConcreteProductC createProduct() {
		return new ConcreteProductC();
	}
}

進化リクエスタ/プロバイダ

議論

例

進化パス

パターン関係

関連パターン

Factory 階層と Product 階層の進化は共に「実装クラスの追加」パターンである。

参考文献とリソース

その他/疑問

遭遇回数：x回
Concrete Product の追加だけのケースがあるかどうか。
Concrete Factory の追加だけのケースがあるかどうか。
Factory の Client を要素とするかどうか。

Strategy パターン関連

Strategy の導入

before:

public class Context {

	public void contextInterface() {
		method();
	}

	private void method() { }
}

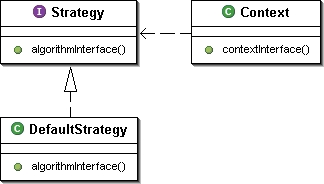

after:

public interface Strategy {

	public void algorithmInterface();
}

public class DefaultStrategy implements Strategy {

	public void algorithmInterface() { }
}

public class Context {

	private Strategy strategy = new DefaultStrategy();

	public void contextInterface() {

		strategy.algorithmInterface();
	}

	public void setStrategy(Strategy strategy) {
		this.strategy = strategy;
	}
}

Strategy の導入2

before:

public class Context {

	public void strategyA() {
		System.out.println("strategyA");
	}

	public void strategyB() {
		System.out.println("strategyB");
	}

	public void strategyC() {
		System.out.println("strategyC");
	}
}

public class Main {

	public static void main(String[] args) {

		Context context = new Context();

		context.strategyA();
		context.strategyB();
		context.strategyC();
	}
}

after:

public interface Strategy {
	public void execute();
}

public class Context {

	private List strategies = new ArrayList();

	public void addStrategy(Strategy strategy) {
		strategies.add(strategy);
	}

	public void executeStrategies() {
		for(Iterator itr = strategies.iterator(); itr.hasNext();) {
			Strategy strategy = (Strategy)itr.next();
			strategy.execute();
		}
	}

	public void strategyA() {
		System.out.println("strategyA");
	}

	public void strategyB() {
		System.out.println("strategyB");
	}

	public void strategyC() {
		System.out.println("strategyC");
	}
}

todo

これって Strategy？
起こりさすさに疑問あり？

Strategy の導入2 - Strategy 化

タイプ：リファクタリング？

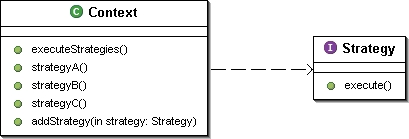

before:

public interface Strategy {
	public void execute();
}

public class Context {

	private List strategies = new ArrayList();

	public void addStrategy(Strategy strategy) {
		strategies.add(strategy);
	}

	public void executeStrategies() {
		for(Iterator itr = strategies.iterator(); itr.hasNext();) {
			Strategy strategy = (Strategy)itr.next();
			strategy.execute();
		}
	}

	public void strategyA() {
		System.out.println("strategyA");
	}

	public void strategyB() {
		System.out.println("strategyB");
	}

	public void strategyC() {
		System.out.println("strategyC");
	}
}

public class Main {

	public static void main(String[] args) {

		Context context = new Context();

		context.strategyA();
		context.strategyB();
		context.strategyC();
	}
}

after:

public interface Strategy {
	public void execute();
}

public class ConcreteStrategyA implements Strategy {

	public void execute() {
		System.out.println("strategyA");
	}
}

public class ConcreteStrategyB implements Strategy {

	public void execute() {
		System.out.println("strategyB");
	}
}

public class ConcreteStrategyC implements Strategy {

	public void execute() {
		System.out.println("strategyC");
	}
}

public class Context {

	private List strategies = new ArrayList();

	public void addStrategy(Strategy strategy) {
		strategies.add(strategy);
	}

	public void executeStrategies() {
		for(Iterator itr = strategies.iterator(); itr.hasNext();) {
			Strategy strategy = (Strategy)itr.next();
			strategy.execute();
		}
	}
}

public class Main {

	public static void main(String[] args) {

		Context context = new Context();

		context.addStrategy( new ConcreteStrategyA() );
		context.addStrategy( new ConcreteStrategyB() );
		context.addStrategy( new ConcreteStrategyC() );

		context.executeStrategies();
	}
}

進化パス

関連パターン

「Strategy の導入2」

参考文献とリソース

todo

これって Strategy じゃなくて Command ？
起こりやすさに疑問あり
アスペクトが strategyA() とかに依存してるとき
遭遇回数：一回

Concrete Strategy の追加

状況＆動機：

タイプ：

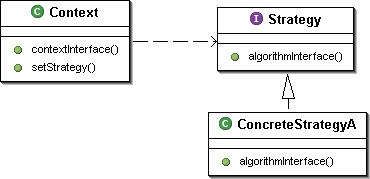

before:

public interface Strategy {
	public void algorithmInterface();
}

public class ConcreteStrategyA implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyA.algorithmInterface()");
	}
}

public class Context {

	private Strategy strategy;

	public void contextInterface() {
		strategy.algorithmInterface();
	}

	public void setStrategy(Strategy strategy) {
		this.strategy = strategy;
	}
}

after:

public interface Strategy {
	public void algorithmInterface();
}

public class ConcreteStrategyA implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyA.algorithmInterface()");
	}
}

public class ConcreteStrategyB implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyB.algorithmInterface()");
	}
}

public class Context {

	private Strategy strategy;

	public void contextInterface() {
		strategy.algorithmInterface();
	}

	public void setStrategy(Strategy strategy) {
		this.strategy = strategy;
	}
}

参考文献とリソース

進化パス

パターン関係

関連パターン

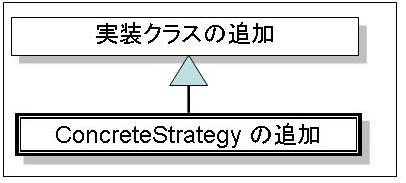

このパターンは「実装クラスの追加」のより具体的な実現例の一つである。

参考文献とリソース

todo

遭遇回数：x回

Strategy の導入3

状況＆動機：

タイプ：

before:

public class Context {

	public void contextInterface() {
		System.out.println("process1");
		System.out.println("process2");
		System.out.println("process3");
	}
}

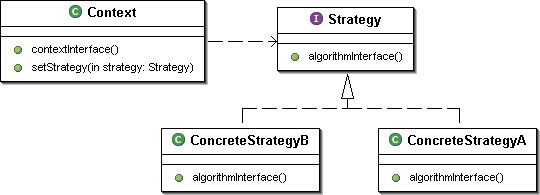

after:

public interface Strategy {
	public void algorithmInterface();
}

public class ConcreteStrategyA implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyA - process2");
	}
}

public class ConcreteStrategyB implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyB - process2");
	}
}

public class Context {

	private Strategy strategy = new ConcreteStrategyA();

	public void setStrategy(Strategy strategy) {
		this.strategy = strategy;
	}

	public void contextInterface() {
		System.out.println("process1");
		strategy.algorithmInterface();
		System.out.println("process3");
	}
}

参考文献とリソース

進化パス

パターン関係

関連パターン

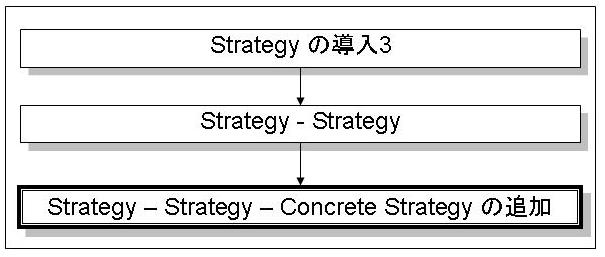

このパターン後に「Strategy - Strategy」が起こる。

参考文献とリソース

todo

クラス階層の追加？
遭遇回数：x回

set strategy method の追加

状況＆動機：Strategy パターンを導入しようとしており、strategy オブジェクトを受け取るためのメソッドをクラスに追加する必要がある。

タイプ：

before:

public class Context {

	public void contextInterface() {
		System.out.println("Context.contextInterface()");
	}
}

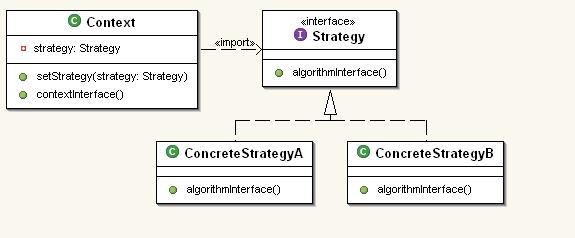

after:

public interface Strategy {

	public void algorithmInterface();
}

public class ConcreteStrategyA implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyA.algorithmInterface()");
	}
}

public class ConcreteStrategyB implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyB.algorithmInterface()");
	}
}

public class Context {

	private Strategy strategy;

	public void setStrategy(Strategy strategy) {
		this.strategy = strategy;
	}

	public void contextInterface() {
		strategy.algorithmInterface();
	}
}

参考文献とリソース

進化パス

パターン関係

関連パターン

「Strategy の導入」
「set method の追加」

参考文献とリソース

todo

遭遇回数：x回

Template Method パターン関連

Template Method 導入のための AbstractClass の追加によるクラス階層の形成

Template Method の導入

抽象クラスの Template Method 化

hook operation の追加

Template Method 導入のための AbstractClass の追加によるクラス階層の形成

状況＆動機：Template Method 導入のために AbstractClass を追加し、ConcreteClass のロールを持つクラスとの間に継承関係を形成する。

タイプ：

進化タイプ：

前提： ConcreteClass の候補となるクラスが一つ以上存在する。

構成要素：

before:

public class ClassA { // ConcreteClass 候補

	public void methodA() { // template method メソッド候補
		System.out.println("before - methodA");
		methodB();
		System.out.println("after  - methodA");
	}
	private void methodB() { // primitive operation メソッド候補
		System.out.println("ClassA.methodB()");
	}
}

public class ClassB { // ConcreteClass 候補

	public void methodA() { // template method メソッド候補
		System.out.println("before - methodA");
		methodB();
		System.out.println("after  - methodA");
	}
	private void methodB() { // primitive operation メソッド候補
		System.out.println("ClassB.methodB()");
	}
}

after:

public abstract class AbstractClass { // AbstractClass ロール
}

public class ClassA extends AbstractClass { // ConcreteClass ロール

	public void methodA() {
		System.out.println("before - methodA");
		methodB();
		System.out.println("after  - methodA");
	}
	private void methodB() {
		System.out.println("ClassA.methodB()");
	}
}

public class ClassB extends AbstractClass { // ConcreteClass ロール

	public void methodA() {
		System.out.println("before - methodA");
		methodB();
		System.out.println("after  - methodA");
	}
	private void methodB() {
		System.out.println("ClassB.methodB()");
	}
}

進化リクエスタ/プロバイダ

議論

例

進化パス

パターン関係

関連パターン

参考文献とリソース

その他/疑問

遭遇回数：x回

Template Method の導入

before:

public class Item { // 直接は関係なし

	private String name;
	private int price;

	public Item(String name, int price) {
		this.name  = name;
		this.price = price;
	}

	public String getName() {
		return name;
	}
	public int getPrice() {
		return price;
	}
}

public class TextBasedItemOutputter {

	public void output(Item[] items) {

		for(int i = 0 ; i < items.length; i++) {

			String name = items[i].getName();
			int price   = items[i].getPrice();

			System.out.println("name = " + name + ", price = " + price);
		}
	}
}

after:

public class Item { // 直接は関係なし。変更なし。

	private String name;
	private int price;

	public Item(String name, int price) {
		this.name  = name;
		this.price = price;
	}

	public String getName() {
		return name;
	}
	public int getPrice() {
		return price;
	}
}

public abstract class AbstractItemOutputter {

	public void output(Item[] items) {

		for(int i = 0 ; i < items.length; i++) {
			output(items[i]);
		}
	}

	protected abstract void output(Item item);
}

public class TextBasedItemOutputter extends AbstractItemOutputter {

	protected void output(Item item) {

		String name = item.getName();
		int price   = item.getPrice();

		System.out.println("name = " + name + ", price = " + price);
	}
}


public class XmlBasedItemOutputter extends AbstractItemOutputter {

	protected void output(Item item) {

		String nameElm  = "" +  item.getName()  + "";
		String priceElm = "" + item.getPrice() + "";

		System.out.println("" + nameElm + priceElm + "");
	}
}

進化パス

関連パターン

参考文献とリソース

todo

抽象クラスの Template Method 化

状況＆動機：

タイプ：リファクタリング

進化タイプ：

前提：抽象クラスとそのクラスのサブクラスが存在する。

before:

public abstract class AbstractClass {

	public void method() {
		System.out.println("AbstractClass.method()");
	}

	public abstract void abstractMethod(); // 単なる抽象メソッド。AbstractClass が抽象クラスであることを表すために定義。進化の観点からは関係なし。
}

public class ConcreteClass extends AbstractClass {

	@Override
	public void method() {

		super.method(); // ここが重要。

		System.out.println("ConcreteClass.method()");
	}

	@Override
	public void abstractMethod() {
		System.out.println("ConcreteClass.abstractMethod()");
	}
}

after:

public abstract class AbstractClass { // AbstractClass のロール

	public void method() { // templateMethod のロール

		System.out.println("AbstractClass.method()");

		primitiveMethod();
	}

	protected void primitiveMethod() { } // primitiveOperation のロール。抽象メソッドでもよい。

	public abstract void abstractMethod();
}

public class ConcreteClass extends AbstractClass {

	@Override
	protected void primitiveMethod() { // method() はオーバーライドせずに、この primitiveMethod() をオーバーライドする。
		System.out.println("ConcreteClass.primitiveMethod()");
	}

	@Override
	public void abstractMethod() {
		System.out.println("ConcreteClass.abstractMethod()");
	}
}

参考文献とリソース

進化リクエスタ/プロバイダ

進化を要求するクラスには、次が考えられる：

既存の ConcreteClass クラス： AbstractClass クラスに対して、あるメソッドを Template Method パターンにおける template method メソッドに変更することを要求する。

要求に答えて進化するクラスには、次が考えられる：

既存の AbstractClass クラス： ConcreteClass クラスからの進化要求に応じて、自身のメソッドを Template Method パターンにおける template method メソッドに変更する。同時に、ConcreteClass クラスが適切にオーバーライドできる primitive operation メソッドを追加する。

議論

例

進化パス

パターン関係

関連パターン

参考文献とリソース

todo

遭遇回数：x回

hook operation の追加

状況＆動機：

タイプ：

進化タイプ：

前提：

before:

public abstract class AbstractClass {

	public void templateMethod() {

		primitiveOperation1();

		hookOperation1();

		primitiveOperation2();

	}

	protected abstract void primitiveOperation1();

	protected abstract void primitiveOperation2();

	protected void hookOperation1()  { }
}

public class ConcreteClassA extends AbstractClass {

	@Override
	protected void primitiveOperation1() {
		System.out.println("ConcreteClassA.primitiveOperation1()");
	}
	@Override
	protected void primitiveOperation2() {
		System.out.println("ConcreteClassA.primitiveOperation2()");
	}
}

public class ConcreteClassB extends AbstractClass {

	@Override
	protected void primitiveOperation1() {
		System.out.println("ConcreteClassB.primitiveOperation1()");
	}

	@Override
	protected void primitiveOperation2() {
		System.out.println("ConcreteClassB.primitiveOperation2()");
	}

	@Override
	protected void hookOperation1() {
		System.out.println("ConcreteClassB.hookOperation1()");
	}
}

after:

public abstract class AbstractClass {

	public void templateMethod() {

		primitiveOperation1();

		hookOperation1();

		primitiveOperation2();

		hookOperation2();
	}

	protected abstract void primitiveOperation1();

	protected abstract void primitiveOperation2();

	protected void hookOperation1()  { }

	protected void hookOperation2()  { }
}

public class ConcreteClassA extends AbstractClass {

	@Override
	protected void primitiveOperation1() {
		System.out.println("ConcreteClassA.primitiveOperation1()");
	}
	@Override
	protected void primitiveOperation2() {
		System.out.println("ConcreteClassA.primitiveOperation2()");
	}
}

public class ConcreteClassB extends AbstractClass {

	@Override
	protected void primitiveOperation1() {
		System.out.println("ConcreteClassB.primitiveOperation1()");
	}

	@Override
	protected void primitiveOperation2() {
		System.out.println("ConcreteClassB.primitiveOperation2()");
	}

	@Override
	protected void hookOperation1() {
		System.out.println("ConcreteClassB.hookOperation1()");
	}
}

public class ConcreteClassC extends AbstractClass {

	@Override
	protected void primitiveOperation1() {
		System.out.println("ConcreteClassC.primitiveOperation1()");
	}

	@Override
	protected void primitiveOperation2() {
		System.out.println("ConcreteClassC.primitiveOperation2()");
	}

	@Override
	protected void hookOperation2() {
		System.out.println("ConcreteClassC.hookOperation2()");
	}
}

参考文献とリソース

進化リクエスタ/プロバイダ

議論

例

進化パス

パターン関係

関連パターン

このパターンは「Template Method パターンの導入」の適用後に起こる。
「メソッドの追加」

参考文献とリソース

todo

遭遇回数：x回

Command パターン関連

Concrete Command の追加
Concrete Command の execute メソッドの変更

Concrete Command の追加

状況＆動機：

タイプ：

進化タイプ：

前提：

before:

public interface Command {

	public void execute();
}

public class ConcreteCommandA implements Command {

	public void execute() {
		System.out.println("ConcreteCommandA.execute()");
	}
}

public class ConcreteCommandB implements Command {

	public void execute() {
		System.out.println("ConcreteCommandB.execute()");
	}
}

public class CommandProcessor {

	private List commands = new ArrayList();

	public void addCommand(Command command) {
		commands.add(command);
	}

	public void executeCommands() { // 別に何でもいい

		for(Command command : commands) {
			command.execute();
		}
		commands.clear();
	}
}

after:

public interface Command {

	public void execute();
}

public class ConcreteCommandA implements Command {

	public void execute() {
		System.out.println("ConcreteCommandA.execute()");
	}
}

public class ConcreteCommandB implements Command {

	public void execute() {
		System.out.println("ConcreteCommandB.execute()");
	}
}

public class ConcreteCommandC implements Command {

	public void execute() {
		System.out.println("ConcreteCommandC.execute()");
	}
}

public class CommandProcessor {

	private List commands = new ArrayList();

	public void addCommand(Command command) {
		commands.add(command);
	}

	public void executeCommands() { // 別に何でもいい

		for(Command command : commands) {
			command.execute();
		}
		commands.clear();
	}
}

参考文献とリソース

進化リクエスタ/プロバイダ

議論

例

進化パス

パターン関係

関連パターン

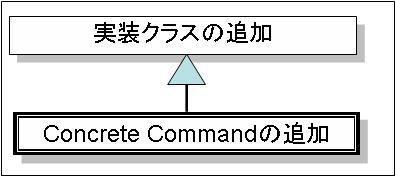

「実装クラスの追加」

参考文献とリソース

todo

遭遇回数：x回

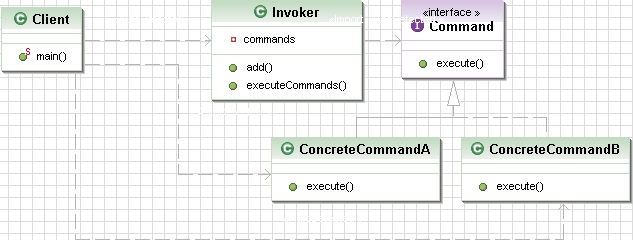

Concrete Command の execute メソッドの変更

状況＆動機：Concrete Command の exexute メソッドの変更が必要になった。

タイプ：

進化タイプ：

前提：Command パターンが適用された構造がある。

構成要素：

before:

public interface Command {
	public void execute();
}

public class ConcreteCommandA implements Command {

	@Override
	public void execute() {
		System.out.println("ConcreteCommandA.execute()");
	}
}

public class ConcreteCommandB implements Command {

	@Override
	public void execute() {
		System.out.println("ConcreteCommandB.execute()");
	}
}

public class Invoker {

	private List commands = new ArrayList();

	public void add(Command c) {
		commands.add(c);
	}

	public void executeCommands() { // 別に何でもいい

		for(Command c : commands) {
			c.execute();
		}
	}
}

public class Client {

	public static void main(String[] args) {

		Invoker invoker = new Invoker();

		invoker.add( new ConcreteCommandA() );
		invoker.add( new ConcreteCommandB() );

		invoker.executeCommands();
	}
}

after:

public interface Command { // 変更なし
	public void execute();
}

public class ConcreteCommandA implements Command {

	@Override
	public void execute() {
		System.out.println("ConcreteCommandA.execute()");
		System.out.println("***"); // 新たに追加
	}
}

public class ConcreteCommandB implements Command { // 変更なし

	@Override
	public void execute() {
		System.out.println("ConcreteCommandB.execute()");
	}
}

public class Invoker { // 変更なし

	private List commands = new ArrayList();

	public void add(Command c) {
		commands.add(c);
	}

	public void executeCommands() { // 別に何でもいい

		for(Command c : commands) {
			c.execute();
		}
	}
}

public class Client {

	public static void main(String[] args) {

		Invoker invoker = new Invoker();

		invoker.add( new ConcreteCommandA() );
		invoker.add( new ConcreteCommandB() );

		invoker.executeCommands();
	}
}

進化リクエスタ/プロバイダ

議論

例

進化パス

パターン関係

関連パターン

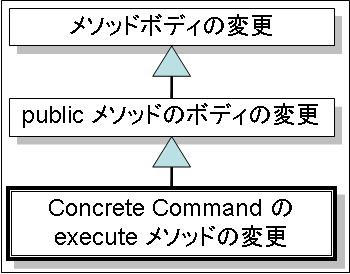

このパターンは「public メソッドのボディの変更」を特殊化したパターンである。

参考文献とリソース

その他/疑問

遭遇回数：x回

その他のデザインパターン関連

Null Object パターン関連

Null オブジェクトの追加

状況＆動機：

タイプ：追加

前提：interface （抽象クラス）とその interface を実装するクラス階層ががすでに存在する。

before:

public interface Task {

	public void execute();
}

public class NormalTask implements Task {

	public void execute() {
		System.out.println("NormalTask.execute()");
	}
}

after:

public class NormalTask implements Task {

	public void execute() {
		System.out.println("NormalTask.execute()");
	}
}

public class NullTask implements Task {

	public void execute() { }
}

public class NormalTask implements Task {

	private Task beforeTask = new NullTask();
	private Task afterTask  = new NullTask();

	public void execute() {

		beforeTask.execute();

		System.out.println("NormalTask.execute()");

		afterTask.execute();
	}

	public void setBeforeTask(Task beforeTask) {
		this.beforeTask = beforeTask;
	}
	public void setAfterTask(Task afterTask) {
		this.afterTask = afterTask;
	}
}

参考文献とリソース

進化パス

パターン関係

関連パターン

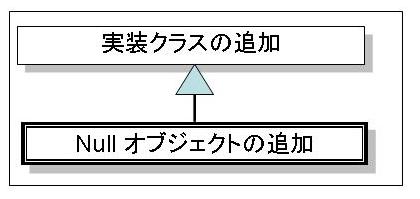

このパターンは「実装クラスの追加」の具体的な例である。

参考文献とリソース

todo

遭遇回数：x回

クラス継承による Null Object の追加

状況＆動機：

タイプ：

進化タイプ：

前提：

構成要素：

Component
Null Component: Null Object

before:

public class Component {

	public void method() {
		System.out.println("Component.method()");
	}
}

after:

public class Component {

	public void method() {
		System.out.println("Component.method()");
	}
}

public class NullComponent extends Component {

	@Override
	public void method() {

	}
}

進化リクエスタ/プロバイダ

議論

例

進化パス

パターン関係

関連パターン

このパターンは「サブクラスの追加」の特殊なケースである。

Composite Patterns 関連

デザインパターンが一つ以上適用された構造の進化。

Strategy - Strategy

状況＆動機：

タイプ：

before:

public interface Strategy {
	public void algorithmInterface();
}

public class ConcreteStrategyA implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyA");
	}
}

public class ConcreteStrategyB implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyB - process1");
		System.out.println("ConcreteStrategyB - process2");
		System.out.println("ConcreteStrategyB - process3");
	}
}

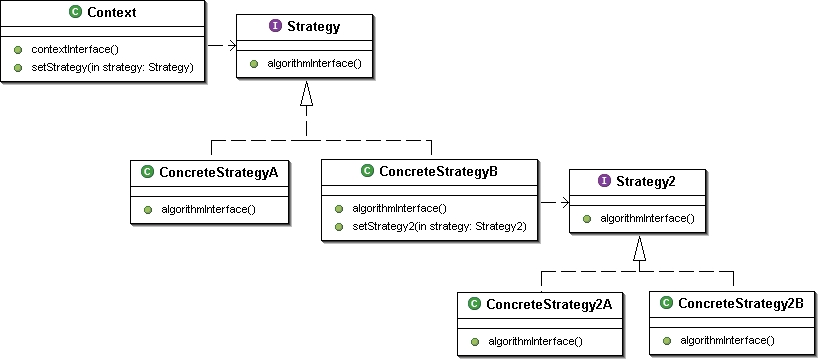

after:

public interface Strategy2 {
	public void algorithmInterface();
}

public class ConcreteStrategy2A implements Strategy2 {
	public void algorithmInterface() {
		System.out.println("ConcreteStrategy2A - process2");
	}
}

public class ConcreteStrategy2B implements Strategy2 {
	public void algorithmInterface() {
		System.out.println("ConcreteStrategy2B - process2");
	}
}

public interface Strategy {
	public void algorithmInterface();
}

public class ConcreteStrategyA implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyA");
	}
}

public class ConcreteStrategyB implements Strategy {

	private Strategy2 strategy = new ConcreteStrategy2A();

	public void setStrategy2(Strategy2 strategy) {
		this.strategy = strategy;
	}

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyB - process1");
		strategy.algorithmInterface();
		System.out.println("ConcreteStrategyB - process3");
	}
}

public class Context {

	private Strategy strategy = new ConcreteStrategyA();

	public void setStrategy(Strategy strategy) {
		this.strategy = strategy;
	}

	public void contextInterface() {
		System.out.println("process1");
		strategy.algorithmInterface();
		System.out.println("process3");
	}
}

参考文献とリソース

進化パス

パターン関係

関連パターン

「Strategy の導入3」の後にこのパターンが起こる。
このパターンの後に「Strategy - Strategy - Concrete Strategy の追加」が起こる。

参考文献とリソース

todo

遭遇回数：1回

Strategy - Strategy - concrete strategy の追加

状況＆動機：

タイプ：

before:

public interface Strategy2 {
	public void algorithmInterface();
}

public class ConcreteStrategy2A implements Strategy2 {
	public void algorithmInterface() {
		System.out.println("ConcreteStrategy2A - process2");
	}
}

public class ConcreteStrategy2B implements Strategy2 {
	public void algorithmInterface() {
		System.out.println("ConcreteStrategy2B - process2");
	}
}

public interface Strategy {
	public void algorithmInterface();
}

public class ConcreteStrategyA implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyA");
	}
}

public class ConcreteStrategyB implements Strategy {

	private Strategy2 strategy = new ConcreteStrategy2A();

	public void setStrategy2(Strategy2 strategy) {
		this.strategy = strategy;
	}

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyB - process1");
		strategy.algorithmInterface();
		System.out.println("ConcreteStrategyB - process3");
	}
}

public class Context {

	private Strategy strategy = new ConcreteStrategyA();

	public void setStrategy(Strategy strategy) {
		this.strategy = strategy;
	}

	public void contextInterface() {
		System.out.println("process1");
		strategy.algorithmInterface();
		System.out.println("process3");
	}
}

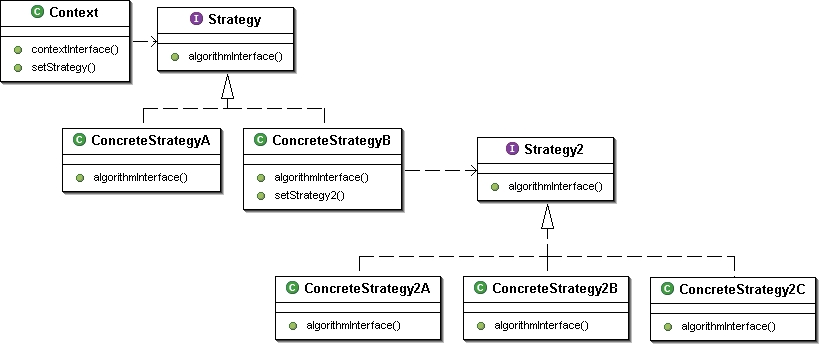

after:

public interface Strategy2 {
	public void algorithmInterface();
}

public class ConcreteStrategy2A implements Strategy2 {
	public void algorithmInterface() {
		System.out.println("ConcreteStrategy2A - process2");
	}
}

public class ConcreteStrategy2B implements Strategy2 {
	public void algorithmInterface() {
		System.out.println("ConcreteStrategy2B - process2");
	}
}

public class ConcreteStrategy2C implements Strategy2 {
	public void algorithmInterface() {
		System.out.println("ConcreteStrategy2C - process2");
	}
}

public interface Strategy {
	public void algorithmInterface();
}

public class ConcreteStrategyA implements Strategy {

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyA");
	}
}

public class ConcreteStrategyB implements Strategy {

	private Strategy2 strategy = new ConcreteStrategy2A();

	public void setStrategy2(Strategy2 strategy) {
		this.strategy = strategy;
	}

	public void algorithmInterface() {
		System.out.println("ConcreteStrategyB - process1");
		strategy.algorithmInterface();
		System.out.println("ConcreteStrategyB - process3");
	}
}

public class Context {

	private Strategy strategy = new ConcreteStrategyA();

	public void setStrategy(Strategy strategy) {
		this.strategy = strategy;
	}

	public void contextInterface() {
		System.out.println("process1");
		strategy.algorithmInterface();
		System.out.println("process3");
	}
}

参考文献とリソース

進化パス

パターン関係

関連パターン

このパターンは「Strategy の導入3」「Strategy - Strategy」を通った後に発生する。
「Concrete Strategy の追加」

参考文献とリソース

todo

遭遇回数：1回

参考文献とリソース

リソース:

Joshua Kerievsky, Refactoring to Patterns (パターン指向リファクタリング入門)
プログラムデザインのためのパターン言語―Pattern Languages of Program Design 選集

更新履歴

2008.10.24 : 「Template Method 導入のための AbstractClass の追加によるクラス階層の形成」を追加。
2008.10.04 : 「Concrete Command の execute メソッドの変更」を追加。
2008.08.02 : 本ページから分割。

todo

Factory 階層と Product 階層の進化は共に「実装クラスの追加」パターンである。

遭遇回数：x回 Concrete Product の追加だけのケースがあるかどうか。 Concrete Factory の追加だけのケースがあるかどうか。 Factory の Client を要素とするかどうか。

これって Strategy？ 起こりさすさに疑問あり？

「Strategy の導入2」

これって Strategy じゃなくて Command ？ 起こりやすさに疑問あり アスペクトが strategyA() とかに依存してるとき 遭遇回数：一回

このパターンは「実装クラスの追加」のより具体的な実現例の一つである。

遭遇回数：x回

このパターン後に「Strategy - Strategy」が起こる。

クラス階層の追加？ 遭遇回数：x回

「Strategy の導入」 「set method の追加」

遭遇回数：x回

Template Method 導入のための AbstractClass の追加によるクラス階層の形成 Template Method の導入 抽象クラスの Template Method 化 hook operation の追加

遭遇回数：x回

遭遇回数：x回

このパターンは「Template Method パターンの導入」の適用後に起こる。 「メソッドの追加」

遭遇回数：x回

Concrete Command の追加 Concrete Command の execute メソッドの変更

「実装クラスの追加」

遭遇回数：x回

このパターンは「public メソッドのボディの変更」を特殊化したパターンである。

遭遇回数：x回

このパターンは「実装クラスの追加」の具体的な例である。

遭遇回数：x回

このパターンは「サブクラスの追加」の特殊なケースである。

デザインパターンが一つ以上適用された構造の進化。

「Strategy の導入3」の後にこのパターンが起こる。 このパターンの後に「Strategy - Strategy - Concrete Strategy の追加」が起こる。

遭遇回数：1回

このパターンは「Strategy の導入3」「Strategy - Strategy」を通った後に発生する。 「Concrete Strategy の追加」

遭遇回数：1回

リソース:

2008.10.24 : 「Template Method 導入のための AbstractClass の追加によるクラス階層の形成」を追加。 2008.10.04 : 「Concrete Command の execute メソッドの変更」を追加。 2008.08.02 : 本ページから分割。

遭遇回数：x回
Concrete Product の追加だけのケースがあるかどうか。
Concrete Factory の追加だけのケースがあるかどうか。
Factory の Client を要素とするかどうか。

これって Strategy？
起こりさすさに疑問あり？

これって Strategy じゃなくて Command ？
起こりやすさに疑問あり
アスペクトが strategyA() とかに依存してるとき
遭遇回数：一回

クラス階層の追加？
遭遇回数：x回

「Strategy の導入」
「set method の追加」

Template Method 導入のための AbstractClass の追加によるクラス階層の形成

Template Method の導入

抽象クラスの Template Method 化

hook operation の追加

このパターンは「Template Method パターンの導入」の適用後に起こる。
「メソッドの追加」

Concrete Command の追加
Concrete Command の execute メソッドの変更

「Strategy の導入3」の後にこのパターンが起こる。
このパターンの後に「Strategy - Strategy - Concrete Strategy の追加」が起こる。

このパターンは「Strategy の導入3」「Strategy - Strategy」を通った後に発生する。
「Concrete Strategy の追加」

リソース:

Joshua Kerievsky, Refactoring to Patterns (パターン指向リファクタリング入門)
プログラムデザインのためのパターン言語―Pattern Languages of Program Design 選集

2008.10.24 : 「Template Method 導入のための AbstractClass の追加によるクラス階層の形成」を追加。
2008.10.04 : 「Concrete Command の execute メソッドの変更」を追加。
2008.08.02 : 本ページから分割。
